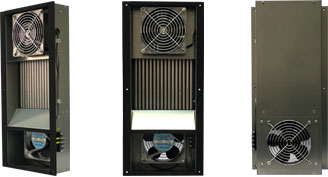

ACタイプ熱交換器
-標準タイプ
-盤内取付型
豊富なラインナップの盤内側面取付型。
型式・仕様
| タイプ | 標準シリーズ | ||||
|---|---|---|---|---|---|
| 型式 | TCI-11A1 | TCI-11A3 | TCI-14A1 | TCI-14A3 | |
| 定格電圧 [V] | 100 | 200 | 100 | 200 | |
| 定格能力 Q[W/K] | 11/12 | 11/12 | 14/15 | 14/15 | |
| 電流値[A] | 定格 | 0.71 | 0.36 | 0.71 | 0.36 |
| 最大 | 0.57 | 0.29 | 0.57 | 0.29 | |
| 入力[W] | 定格 | 35 | 36 | 35 | 36 |
| 最大 | 31 | 30 | 31 | 30 | |
| 外形寸法[mm] | W | 170 | 170 | 170 | 170 |
| H | 450 | 450 | 450 | 450 | |
| D | 80 | 80 | 90 | 90 | |
| 質量[kg] | 3.4 | 3.4 | 3.7 | 3.7 | |
| 使用周囲温度[℃] | -10～60 | ||||
| メンテナンス品 | |||||
| ファンモータ内気 | 4715MS-10W-B5A-B01 | 4715MS-20W-B5A-B01 | 4715MS-10W-B5A-B01 | 4715MS-20W-B5A-B01 | |
| ファンモータ外気 | 4715TS-20W-B50-BM1 | 4715TS-20W-B50-BM1 | 4715TS-10W-B50-BM1 | 4715TS-20W-B50-BM1 | |
| フィルター | MM850-1200A | ||||
| サーモ | 設定なし | ||||
| タイプ | 標準シリーズ | ||||||
|---|---|---|---|---|---|---|---|
| 型式 | TCI-23B1 | TCI-23B3 | TCI-25B1 | TCI-25B3 | TCI-33B1 | TCI-33B3 | |
| 定格電圧 [V] | 100 | 200 | 100 | 200 | 100 | 200 | |
| 定格能力 Q[W/K] | 23/27 | 23/27 | 25/27 | 25/27 | 33/38 | 33/38 | |
| 電流値[A] | 定格 | 0.83 | 0.46 | 0.83 | 0.46 | 0.83 | 0.46 |
| 最大 | 0.76 | 0.41 | 0.76 | 0.41 | 0.76 | 0.41 | |
| 入力[W] | 定格 | 75 | 82 | 75 | 82 | 75 | 82 |
| 最大 | 70 | 78 | 70 | 78 | 70 | 78 | |
| 外形寸法[mm] | W | 210 | 210 | 260 | 260 | 300 | 300 |
| H | 680 | 680 | 480 | 480 | 680 | 680 | |
| D | 100 | 100 | 90 | 90 | 100 | 100 | |
| 質量[kg] | 7.0 | 7.0 | 5.6 | 5.6 | 8.8 | 8.8 | |
| 使用周囲温度[℃] | -10～60 | ||||||
| メンテナンス品 | |||||||
| ファンモータ内気 | 5915PC-12T-B30-A15 | 5915PC-22T-B30-B10 | 5915PC-12T-B30-A15 | 5915PC-22T-B30-B10 | 5915PC-12T-B30-A15 | 5915PC-22T-B30-B10 | |
| ファンモータ外気 | 5915PC-12W-B30-SM1 | 5915PC-22W-B30-SM1 | 5915PC-12W-B30-SM1 | 5915PC-22W-B30-SM1 | 5915PC-12W-B30-SM1 | 5915PC-22W-B30-SM1 | |
| フィルター | MM850-1500A | ||||||
| サーモ | 設定なし | ||||||
かんたん機種選定
仕様を入力いただくと「定格能力」が算出され、対応する製品が検索できます。
製品ラインナップ
TCI-11A1
定格能力 Q[W/K]
11 / 12
メンテナンス品
| ファンモータ内気 | 4715MS-10W-B5A-B01 |
|---|---|
| ファンモータ外気 | 4715TS-10W-B50-BM1 |
| フィルタ | MM850-1200A |
外形寸法図
パネルカット図
TCI-11A3
定格能力 Q[W/K]
11 / 12
メンテナンス品
| ファンモータ内気 | 4715MS-10W-B5A-B01 |
|---|---|
| ファンモータ外気 | 4715TS-10W-B50-BM1 |
| フィルタ | MM850-1200A |
外形寸法図
パネルカット図
TCI-14A1
定格能力 Q[W/K]
14 / 15
メンテナンス品
| ファンモータ内気 | 4715MS-10W-B5A-B01 |
|---|---|
| ファンモータ外気 | 4715TS-10W-B50-BM1 |
| フィルタ | MM850-1200A |
外形寸法図
パネルカット図
TCI-14A3
定格能力 Q[W/K]
14 / 15
メンテナンス品
| ファンモータ内気 | 4715MS-20W-B5A-B01 |
|---|---|
| ファンモータ外気 | 4715TS-20W-B50-BM1 |
| フィルタ | MM850-1200A |
外形寸法図
パネルカット図
TCI-23B1
定格能力 Q[W/K]
23 / 27
メンテナンス品
| ファンモータ内気 | 5915PC-12T-B30-A15 |
|---|---|
| ファンモータ外気 | 5915PC-12W-B30-SM1 |
| フィルタ | MM850-1500A |
外形寸法図
パネルカット図
TCI-23B3
定格能力 Q[W/K]
23 / 27
メンテナンス品
| ファンモータ内気 | 5915PC-22T-B30-B10 |
|---|---|
| ファンモータ外気 | 5915PC-22W-B30-SM1 |
| フィルタ | MM850-1500A |
外形寸法図
パネルカット図
TCI-25B1
定格能力 Q[W/K]
25 / 27
メンテナンス品
| ファンモータ内気 | 5915PC-12T-B30-A15 |
|---|---|
| ファンモータ外気 | 5915PC-12W-B30-SM1 |
| フィルタ | MM850-1500A |
外形寸法図
パネルカット図
TCI-25B3
定格能力 Q[W/K]
25 / 27
メンテナンス品
| ファンモータ内気 | 5915PC-22T-B30-B10 |
|---|---|
| ファンモータ外気 | 5915PC-22W-B30-SM1 |
| フィルタ | MM850-1500A |
外形寸法図
パネルカット図
TCI-33B1
定格能力 Q[W/K]
33 / 38
メンテナンス品
| ファンモータ内気 | 5915PC-12T-B30-A15 |
|---|---|
| ファンモータ外気 | 5915PC-12W-B30-SM1 |
| フィルタ | MM850-1500A |
外形寸法図
パネルカット図
TCI-33B3
定格能力 Q[W/K]
33 / 38
メンテナンス品
| ファンモータ内気 | 5915PC-22T-B30-B10 |
|---|---|
| ファンモータ外気 | 5915PC-22W-B30-SM1 |
| フィルタ | MM850-1500A |
外形寸法図
パネルカット図
